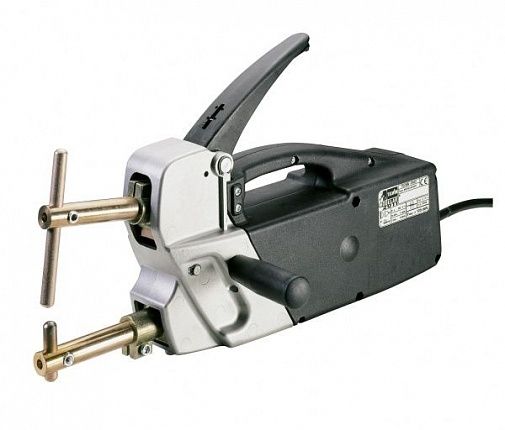

Аппарат контактной сварки Telwin Modular 20/TI (823015)

Напряжение сети	220 В
Потребляемая мощность при максимальной нагрузке	6 кВт
Потребляемая мощность при 50% нагрузки	1.2 кВт
Сетевой предохранитель	16 А
Напряжение холостого хода	2 В
Максимальный сварочный ток точки	3800 А
Максимальная толщина сварных листов	1+1 мм
Цикл рабочего режима	1.5 %
Класс изоляции	B
Габаритные размеры	440x100x185 мм
Вес	10 кг
Код	823015
Производитель	Telwin
Модель	Modular 20/TI

Однофазный переносной аппарат для точечной сварки с электронным контролем времени сварочной точки. Подходит для точечной сварки листов с максимальной толщиной 1+1 мм.

Основные особенности:

синхронизированый электронный таймер времени сварочной точки от 0,1 сек. до 1,2 сек.,
давление клещей от 40 до 120 кг (при вылете в 120мм),
корпус сделан из теплоизоляционного материала.

Код Telwin: 823015

Сравнительная таблица производительности клещей точечной сварки TELWIN:
/ кол-во точек в час

Толщина металлов	MODULAR 20 TI	MODULAR 230-400		SPOTTER 7000		SPOTTER 9000		SPOTTER 9000		SPOTTER 9000 R.A.		INVERSPOTTER 10000		INVERSPOTTER 12000		INVERSPOTTER13000
Охлаждение клещей	-	-		Воздушное		Воздушное		Водяное		Станция охлаждения		Воздушное		Водяное		Воздушное
Режим	Пост.	Пост.	Пульс	Пост.	Пульс	Пост.	Пульс	Пост.	Пост.	Пост.	Пульс	Пост.	Пульс	Пост.	Пульс	Пост.	Пульс
0.6 + 0.6	380	380	150	230	100	230	100	460	230	1290	570	1300	1100	2400	1300	1050	800
0.8 + 0.8	280	280	115	215	80	215	80	430	215	1200	450	1050	900	1800	1030	815	650
1 + 1	200	200	90	200	65	200	65	400	200	1058	340	700	600	1500	900	550	480
1.2 + 1.2	-	130	65	165	50	165	50	330	165	924	280	600	500	1200	760	500	430
1.5 + 1.5	-	75	50	100	43	100	43	200	100	574	245	350	300	1050	550	320	290
2 + 2	-	42	35	-	-	38	22	75	38	230	135	250	200	720	480	225	180
2.5 + 2.5	-	-	-	-	-	22	18	44	22	125	100	130	100	480	380	130	100
3 + 3	-	-	-	-	-	18	18	36	18	100	100	100	80	360	280	95	80

*Особенности непрерывного режима:
служит для сварки листов только с предварительно подготовленной, хорошо зачищенной поверхностью. Позволяет достичь высокой производительности.

**Особенности режима ПУЛЬС:
используется только для моделей с пневматическим приводом, а также для серии DIGITAL MODULAR. Служит для сварки необработанных поверхностей, например, со следами краски, ржавчины, оцинкованных или высокопрочных сталей.
Данный режим неизбежно приводит к уменьшению производительности аппарата (снижение количества точек в час), потому что эффект ПУЛЬС требует большего времени каждой сварочной точки.
Однако, режим ПУЛЬС на средней частоте постоянного тока (инверторы MFDC) позволяет достичь более точного результата, динамики и контроля сварочной точки. Что совершенно необходимо для сварки современных сплавов металлов.
