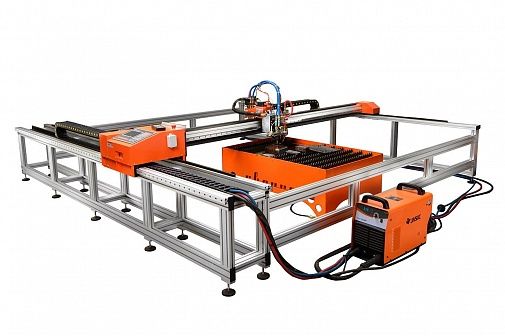

Портальная машина термической резки Сварог Dragon 3.0 с ЧПУ

Портальная машина термической резки Сварог Dragon 3.0 с ЧПУ используется для высокопроизводительной, высокоточной воздушно – плазменной и газопламенной резки листового металла из низкоуглеродистой и легированной стали, а также цветных металлов и сплавов от 1 до 150 мм. В зависимости от поставленных задач модель комплектуется как резаком для газовой резки, так и плазменным источником питания. Информативная панель управления с цветным 7” LCD дисплеем делает работу с установкой простой и понятной. Современная электронная и программная части позволяет производить необходимые корректировки и проектирование изделий с панели управления, без применения компьютера. Стандартная комплектация подразумевает программное обеспечение  Fast Cam, которое обеспечивает черчение, раскрой и поверку деталей без использования дополнительного оборудования. Отличным дополнением является возможность открытия чертежей других САПР таких как (Autocad, Компас, SolidWorks).

Установка Dragon совместима с источниками плазменной резки ТМ «Сварог» CUT 100 (J78)/CUT 160 (J47)/CUT 160 (L307)

Дополнительные рабочие характеристики:

• Дисплей: Цветной, LCD 7˝;
• Процессор: Industrial ARM–7 CPU;
• Объем памяти: 4 Гб, без ограничений по обрабатываемым программам;
• Программное обеспечение резки:
• FastCAM;
• Стандартная комплектация Ось–X: 3000 Ось–Y: 2500.
• Рабочая зона резки мм:
• Доп. комплектация Ось–X: 3000/6000/12000;
• Ось–Y: 2500/3000/3500.
• Скорость перемещения мм/мин: 0–4000;
• Скорость резки мм/мин: 0–600 (газ) и 0–4000 (плазма).
• Точность управления мм: ±0,1;
• Контроль высоты резака: По напряжению дуги;
• Тип резки: Газопламенная, плазменная
• Толщина разрезаемого металла газом мм: 5–150;
• Газ: Кислород;
• Давление кислорода, max. МПа: 0,7;
• Горючий газ: Ацетилен, Пропан;
• Давление горючего газа, max МПа: 0,1;
• Толщина разрезаемого металла плазмой* мм: 1–40;
• Температура эксплуатации °С: от 0 до +40.

Автоматическая система контроля высоты (АСКВ):

• Модель: ST-THCEX03B;
• Параметры электропитания: Постоянный ток 24±2В, 3А;
• Диапазон ручной регулировки мм: 0–100;
• Диапазон автоматической регулировки высоты мм: 3–30;
• Скорость автоматической регулировки высоты мм/мин: 3000;
• Точность управления мм: ± 0,5;
• Температура эксплуатации ⁰C: от -10 до +50.

Особенности:

• Высокая производительность;
• Многофункциональный дисплей;
• Большая рабочая зона: 2500х6000 мм;
• Направляющие рельсы поставляются вместе с опорными стойками, что не требует покупки дополнительных подставок под машину ЧПУ;
• Четыре приводных мотора постоянного тока;

• Конструкция машины представляет собой форму портала, что позволяет получить равномерный рез на всей площади разрезаемого листа и уменьшить занимаемое место машиной по сравнению с консольными аналогами;
• Машина оснащена пластиковым кабелеукладчиком, что позволяет защитить провода при перемещениях машины;
• Точность управления составляет +/- 0,1 мм;

• Возможность ручного наклона плазмотрона под углом, что позволяет снимать фаски на разрезаемом листе;

• Встроенная автоматическая система контроля высоты (АСКВ) горелки относительно разрезаемого листа для воздушно-плазменной и газопламенной резки. Система АСКВ оборудована шаговыми двигателями постоянного тока, выполнена в одном корпусе с контроллером. Перепад высоты может составлять до 100 мм;

• Оборудование оснащено защитой от электромагнитных помех, что позволяет его совмещать с аппаратами плазменной резки c высокочастотным поджигом;

• Система ЧПУ позволяет задавать высоту реза на поверхности листа, методом контактного поиска;

• Возможность использовать как ручную, так и автоматическую систему контроля высоты;

• Dragon 3.0 оснащен встроенной панелью управления контроллера ЧПУ с промышленным процессором ARM 7 и 4Гб энергонезависимой памяти под пользовательские программы (шаблонов деталей);

• Подготовка управляющих программ осуществляется с помощью системы автоматизированного проектирования (САПР) FastCAM, входящего в комплект. САПР FastCAM позволяет подготавливать карты раскроя для вырезки деталей с минимальным количеством отходов металла;
• Возможность подключения беспроводного пульта управления.
