TIG сварка нержавейки для чайников. Часть 1
17.09.2015
Это статья из серии экспресс-уроков Свар-EXPRESS.
Тема урока: Выбор присадочного материала, газовая защита, настройка аппарата для сварки тонкого металла
Для демонстрации используется сварочный аппарат AuroraPro Inter TIG 200 AC\DC Pulse
Для того, чтобы начать процесс сварки нержавеющей стали, правильно подходя к этому делу, достаточно простого источника сварочного тока, главное, чтобы у него была функция бесконтактного поджига и функция заварки кратера. В нашем случае аппарат AuroraPro Inter TIG 200 AC\DC Pulse – это самый функциональный аппарат, он подходит не только для сварки нержавейки, но и для алюминия. Также нужно выбрать присадочный материал, который мы будем использовать при сварке. Самый распространенный – это 308 нержавейка, который называется ER 308. Существуют и другие варианты, например, ER 316. Главное, чтобы присадочный материал подходил по составу к свариваемому.
Газовая защита

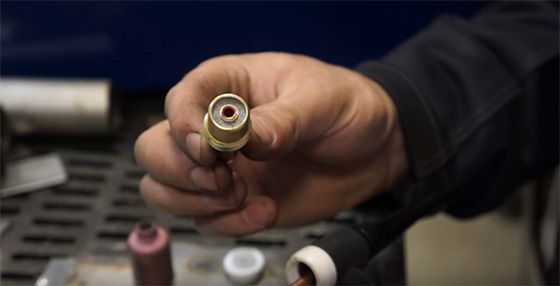

Я решил использовать для сварки газовую линзу – это приспособление, которое устанавливается на горелку. Она отличается от простого сопла тем, что у нее имеется сеточка, которая равномерно распределяет защитный газ, создает свободный ламинарный поток, тем самым создавая более качественную защиту для сварочной ванны, нежели без нее и значительно уменьшает расход газа.
Также под эти газовые линзы существуют сопла разных диаметров. У меня используется сопло под №5. Чем больше диаметр сопла, тем газовая защита будет лучше. Выбранное сопло отлично подходит для того, чтобы куда-то забираться, например, для сварки внутренних угловых швов. Я использую вольфрамовый электрод серого цвета, это универсальный электрод, который хорошо подходит для сварки всех распространенных металлов. Диаметр электрода для сварки я использую 1 мм для металла 0,8-1,5 мм при токе до 50А, если сварочный ток выше – необходимо использовать больший диаметр (1,6 мм и более). Еще одним из плюсов использования газовой линзы является то, что вольфрамовый электрод можно вытаскивать даже больше 10 мм не опасаясь, что он будет плохо защищен.
Сварка тонкого металла
Для сварки тонкой нержавейки используем подкладную медную пластинку, чтобы отводить тепло, защищать металл с обратной стороны шва и для жесткой фиксации пластинок, т.к. в процессе сварки их коробит. Для сварки металла толщиной 1 мм я выставлю ток 35 Ампер и заварку кратера 3 секунды.
Очень важная настройка – Post flow – это газ после сварки. Здесь я настроил 4 секунды, этого количества времени должно хватить для того, чтобы металл в сварочной ванне остыл под воздействием защитного газа.
В случае, когда есть возможность четко зафиксировать детали, и когда кромки металла очень хорошо прилегают друг к другу, мы можем использовать сварку без присадочного материала.
В следующей части – продолжение рассказа. Впереди – особенности TIG сварки труб из нержавеющей стали, работа с массивными деталями, пульсовый режим.
