Аппараты аргонно-дуговой сварки

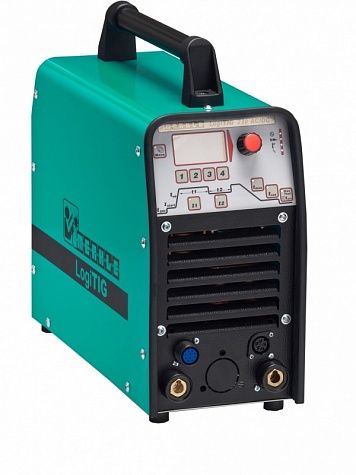

Профессиональный сварочный инвертор Merkle LogiTIG 220 AC/DC

Напряжение питающей сети 220 В
Частота тока в сети 50 Гц
Потребляемая мощность 2.8/3.7 кВт
Потребляемый ток (TIG/MMA) 14/16 А
Максимальный ток (TIG/MMA) 26/26 А
Коэффициент мощности (cos φ) 0.95
TIG сварка
Напряжение холостого хода 75 В
Сварочное напряжение 10-18.8 В
Диапазон сварочного тока TIG 3-220 А
Режим работы при 40 ⁰С 200 %
Зажигание HF / Liftarc
MMA сварка
Диаметр электрода 1.5-3.25 мм
Напряжение холостого хода 75 (с опцией OVCE <24) В
Сварочное напряжение 20-27 В
Диапазон сварочного тока MMA 5-180 А
Режим работы при 40 ⁰С 160 %

Класс изоляции H
Степень защиты IP23
Охлаждение AF
Режимы работы TIG (AC/DC). MMA
Габаритные размеры 480x200x465 мм
Вес 15.8 кг
Код 119.868
Производитель Merkle
Модель LogiTIG 220 AC/DC

Дополнительные технические характеристики

  • Режимы работы: TIG (DC и AC), MMA
  • Кнопочное управление: ток 1, ток 2, спад дуги, конечный ток, подача газа после сварки
  • Режимы: 1 - 28
  • Напряжение холостого хода: < 24 В (опция)
  • Установка: постоян., поворотный выкл.
  • Регулировка питания дуги: на аппарате, на горелке, ручной пульт управления, ножная педаль
  • Режимы: 2х-тактный, 4х-тактный, 4х-тактный с 2 токами
  • Поджиг дуги: HF / подъем дуги
  • Дисплей: для всех параметров
  • Ток 2: активация на горелке
  • Медленная пульсация: 0.1 - 2.5 сек.
  • Быстрая пульсация: 50 Гц - 12 кГц
  • Форма импульса: "крутой"/"пологий"
  • Время спада дуги: 0 - 25 сек.
  • Время подъема дуги: 0 - 2 сек.
  • Подача газа до сварки: 0 - 2 сек.
  • Подача газа после сварки: 0 - 25 сек.
  • Импульс поджига дуги: 0 - 200 мсек.
  • Баланс: ± 91%
  • AC частота: 50 - 200 Гц
  • AC форма импульса: квадратная, пологая, синусоид. (50 Гц), крутая
  • Время горячего старта: 0.1 - 2 сек.
  • Ток горячего старта: 5 - 220 A
  • Форсирование дуги: макс. 220 A
  • LED зеленый: подкл. к сети
  • LED зеленый: сварка ON
  • LED желтый: термозащита
  • LED красный: ошибка
  • Гнездо: дистанционное управление
  • Источник питания: инвертор
  • Поджиг дуги: HF поджиг дуги, генератор
  • Подключение горелки: Merkle TCG-разъем и 5-пол. гнездо
  • Охлаждение горелки: газ, опция: водяное
  • Гнездо 50 мм²: заземляющий кабель
  • Гнездо 50 мм²: кабель к электроду
  • Сетевой кабель: 3 x 2.5 мм², 5 м длина c заземл. зажимом
  • Газовый шланг: 2 м
  • Соединение для станции охлаждения: опция
  • Ручка: на верху аппарата
  • Стандарт: EN 60974-1 "S" / CE

Описание серии TIG

Серия LogiTIG 220 /240 /300 AC/DC – совершенные аппараты для TIG сварки алюминия, алюминиевых сплавов, стали, легированной стали и т.д. Благодаря своей компактной портативной конструкции аппарат может использоваться в мастерской или на стройплощадке.

  • Бесступенчатое регулирование сварочного тока
  • Современная инверторная технология
  • Напряжение питающей сети 230 В (LogiTIG 220/240 AC/DC)
  • Высокочастотный и lift-arc поджиг дуги
  • Выбор трёх различных кривых переменного тока: прямоугольная, синусоидальная и с уменьшенным шумом
  • Рабочие программы – сохранение и загрузка выполняемых работ и режимов сварки
  • Два сварочных тока, которые могут быть активизированы со сварочной горелки
  • Цифровой дисплей для сварочного тока, времени и частоты с предпоказом и функцией hold
  • Высокочастотная TIG-DC-пульсация (до 5 кГц)
  • Управление балансом переменного тока для модификации кривой дуги и проплавления
  • Регулируемая частота переменного тока 50 - 200 Гц
  • Регулируемые параметры: стартовый и конечный ток, подъём/ опускание, предварительная/ последующая продувка газом
  • Импульсный режим TIG как стандарт
  • Вентилятор охлаждения активируется от термодатчика
  • Может использоваться для работы при повышенной электрической опасности, S-обозначение
  • MMA сварка (покрытым электродом)
  • Горелка с потенциометром, как опция
  • Опция: Блок водяного охлаждения

Система BiPower

Merkle BiPower – новая система для увеличения мощности сварки. Благодаря выдающейся технологии новую модель Merkle LogiTIG 240 DC можно подключать
как к стандартной однофазной сети через разъём 16 А, так и к трехфазной сети.

Особенности:

  • Система BiPower. Аппарат можно подключать к однофазной или трехфазной сети
  • TIG DC сварка и ММА сварка (электродом)
  • Инверторный источник энергии с бесступенчатым регулированием
  • Небольшой вес (18 кг)
  • Высокочастотный и lift arc поджиг дуги
  • Разъём для дистанционного управления
  • Регулируемое время предварительной и последующей продувки газом
  • Функциональные режимы сварки:: 2-тактный и 4-тактный с двумя токами
  • Цифровой дисплей для всех параметров
  • TIG пульсация как стандарт
  • Регулируемые параметры: стартовый/ конечный ток, время подъёма/ опускания

Отличная управляемость и функциональность

ММА сварка (покрытым электродом)

Сварка MMA

  1. Сильная дуга
    Повышенный сварочный ток во избежание прилипания электрода
  2. Функция «горячий старт»
    Увеличенный стартовый ток для уверенного поджига дуги . Стартовый ток и время регулируются
  3. Функция «антизалипание» электрода
    В случае прилипания электрода ток немедленно выключается. Повторный поджиг возможен с небольшой задержкой

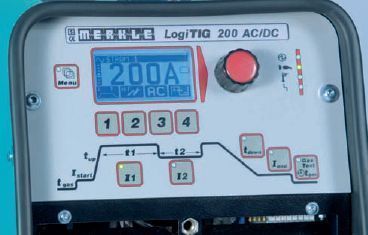

Дисплей

Дисплей

  • Цифровая индикация как стандарт
  • Выбор различных языков
  • Экспертный режим или стандартный программируемый режим
  • Блокировка с использованием PIN кода
  • Легкое управление с центрального поворотного переключателя

Разъём TCG

Разъём TCG

Главные преимущества разъёма Merkle TCG (TIG центральный газ):

  • малый размер;
  • небольшой вес;
  • замена горелки без использования каких-либо инструментов;
  • отрицательный разъём для соединения TIG горелки и электродного кабеля;
  • два резиновых кольца обеспечивают уплотнение для газа.

Тележка и блок охлаждения

Тележка TW 110

 Тележка TW 110

Тележка TW 110 разработана для легкой транспортировки сварочного аппарата в мастерской или на стройплощадке:

  • Особо большие колеса
  • Держатель для газового баллона емкостью 10, 20 или 50 л
  • Два держателя для горелки и кабелей
  • Используется для сварочного аппарата и блока охлаждения

Блок водяного охлаждения WK 230 / WK 300

Блок водяного охлаждения WK 230 / WK 300

Блоки водяного охлаждения могут быть установлены как опция к сварочным аппаратам LogiTIG, TIG 300 DC (WK 230) и LogiTIG 300 AC/DC (WK 300). Сварочный аппарат и блок водяного охлаждения формируют один компактный модуль, удобный для транспортировки.

Возможны различные варианты использования:

  • сварка горелкой с водяным охлаждением в цеху или горелкой с воздушным охлаждением на стройплощадке
  • легкий монтаж и демонтаж за несколько секунд посредством встроенного (опция) электрического разъёма, установленного на задней панели сварочного аппарата

Защита от пыли

Защита от пыли

Для рабочих мест и цехов с высоким пылевым загрязнением, например, шлифовальной пылью, рекомендуется использовать пылевой фильтр, который устанавливается легко и без осложнений.

Скачать руководство пользователя для Merkle Logitig [.pdf, 5.1Mb]
